Achos Atgyweirio Arthrosgop Jaw: STRYKER (0502-119-010) & GIMMI (E.8186.20)

Jul 21, 2026

Gadewch neges

2

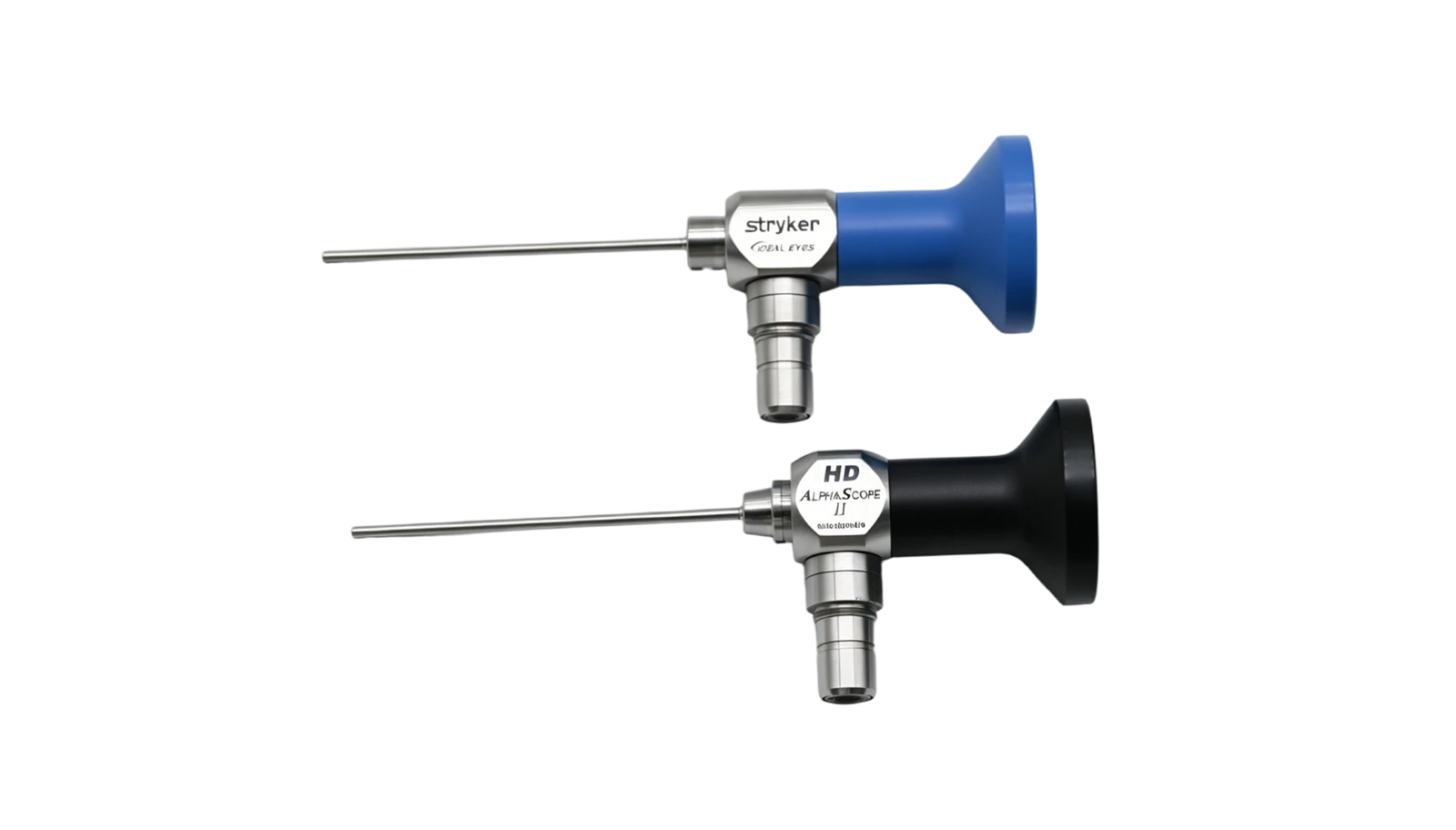

Mae'r achos technegol hwn yn canolbwyntio ar ddau fodel arthrosgop gên, sef y STRYKER 0502-119-010 a GIMMI E.8186.20. Rydym yn torri i lawr y llif gwaith llawn o ddadosod lens optegol, glanhau dwfn, cydosod a graddnodi optegol yn fanwl. Mae'r ddau gwmpas hyn yn rhannu pensaernïaeth optegol fewnol bron yn union yr un fath, felly mae eu rhesymeg datrys problemau a'u gweithdrefnau gweithredol yn gyfnewidiol iawn. Mae'r canllaw hwn yn gyfeiriad cyffredinol ar gyfer gwasanaethu systemau optegol arthrosgopig tebyg.



Dadosod Llwybr Optegol

Dechreuwch rwygo llwybr optegol trwy dynnu tiwbiau gwahanu, diafframau a blociau cywasgu addaswyr. Defnyddiwch stiliwr wedi'i fachu i gyrraedd y tu mewn i'r tiwb gwahanu, wiggle'n rhydd yn ysgafn, yna ei godi allan gyda gefeiliau manwl gywir. Tapiwch y cwt sgôp yn ysgafn i ollwng blociau cywasgu mewnol. Mae angen rheolaeth ofalus ar rym cymhwysol yn ystod y cam hwn i atal y cydrannau optegol mewnol rhag symud neu gynnal difrod oherwydd dirgryniad. Er mwyn sicrhau bod trefn aliniad y cydrannau optegol yn parhau i fod yn llonydd yn ystod dadosod, defnyddir casin Lleihau.

ScreenShot2026-07-08112128678

(Gosod casin Lleihau)



info-1600-856

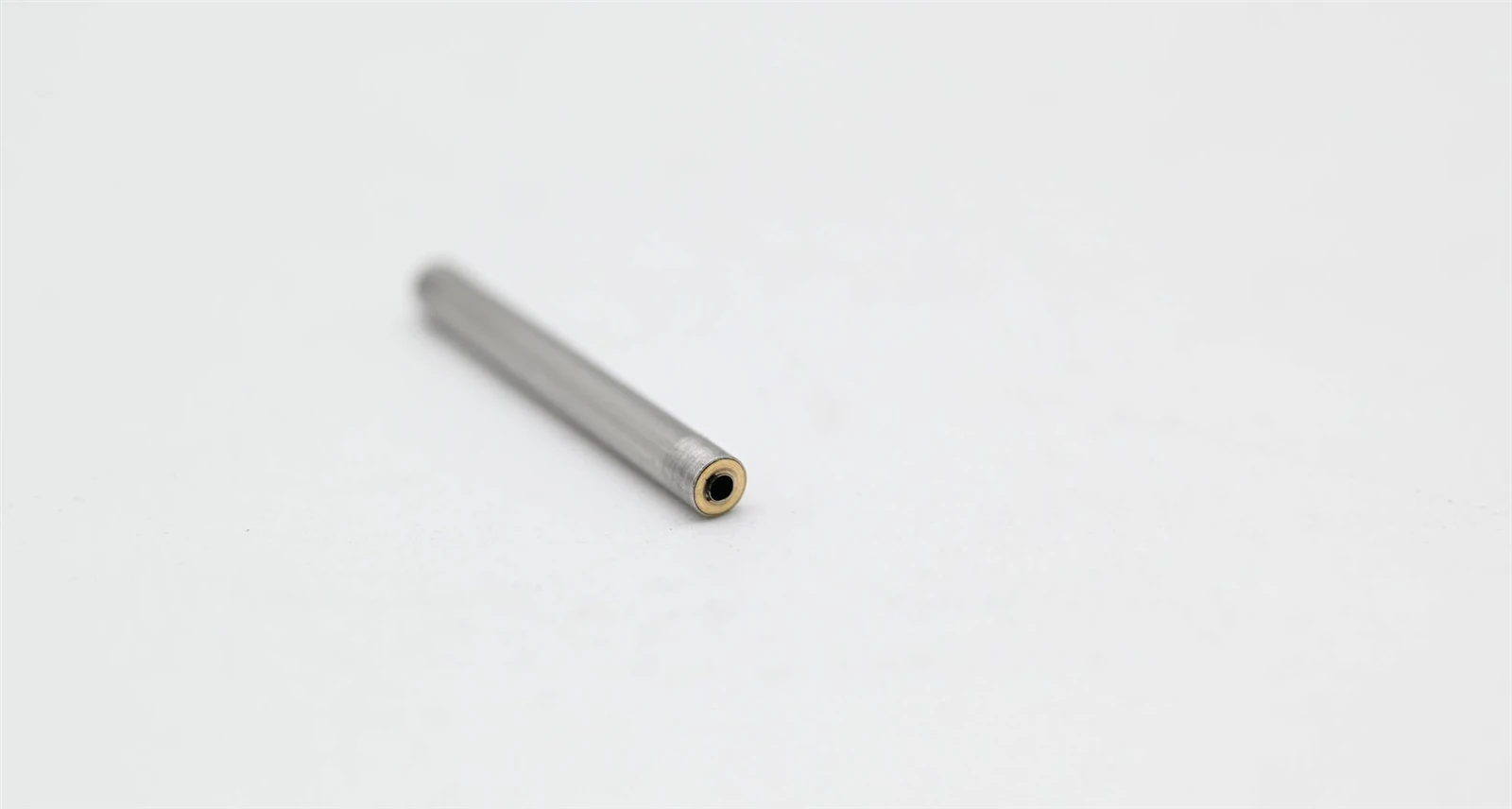

(Lleihau casin)




Mae strwythur penodol y casin Lleihau yn cynnwys tiwb dur di-staen gyda diamedr allanol o 2.7 mm yn gwasanaethu fel y prif gorff, gyda llewys copr (2 mm o drwch) wedi'i osod ar y ddau ben; gosodir tiwb dur di-staen gyda diamedr mewnol o 1.1 mm a diamedr allanol o 1.25 mm y tu mewn. Mae angen crynhoad a swyddogaethau uchel ar yr offeryn hwn i sicrhau bod y lensys gwialen yn cynnal eu dilyniant gwreiddiol heb ei newid yn ystod dadosod a chydosod.




Cysylltwch y casin lleihau a'r addasydd allanol estynedig â'r arthrosgop. Tapiwch y corff cwmpas yn ysgafn wrth gynnal archwiliad gweledol nes bod lensys gwialen yn agored o agoriad y tiwb cwmpas. Mae dull i gadarnhau bod yr holl elfennau optegol wedi'u tynnu'n llwyr fel a ganlyn: Mewnosodwch diwb dur di-staen tenau yn yr arthrosgop, marciwch y sefyllfa lle na all y tiwb symud ymlaen ymhellach, yna cymharwch y dyfnder marcio hwn â chyfanswm hyd y tiwb allanol cwmpas i wirio a yw'r holl gydrannau mewnol wedi'u tynnu'n llawn.





Glanhau

Ar ôl i'r holl elfennau optegol gael eu tynnu, symudwch ymlaen i lanhau'r tu mewn i'r corff cwmpas. Yn gyntaf, crafwch y gweddillion gludiog yn y blaen distal gyda gefeiliau, yna sgleiniwch haenau glud gweddilliol gan ddefnyddio papur tywod 1200-graean i adfer arwyneb metel glân.



I lanhau wal fewnol y siafft cwmpas, gwthiwch weips di-lint wedi'u socian ag alcohol yn ôl ac ymlaen trwy'r lwmen gyda thiwb dur di-staen.




Mae gan y tiwbiau dur di-staen a ddefnyddir yn yr achos hwn ddiamedr allanol o 1.0 mm a diamedr mewnol o 0.9 mm, sy'n cyfateb i ddimensiynau'r system optegol. Rhaid ailadrodd y broses lanhau sawl gwaith i sicrhau nad oes unrhyw halogion yn aros ar y waliau mewnol.




3

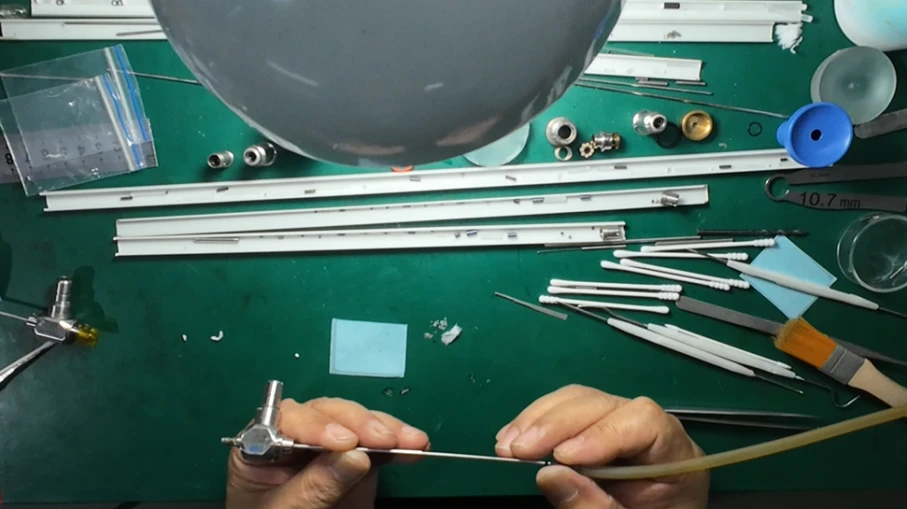

(carthu gwactod pwysedd negyddol)

Ar ôl sychu, cysylltwch dyfais sugno â'r tiwb dur di-staen i gyflawni glanhau gwactod pwysedd negyddol ar wal fewnol y siafft, gan gael gwared â malurion mân, lint ac alcohol gweddilliol y tu mewn. Symudwch y tiwb dur di-staen ymlaen ac yn ôl dro ar ôl tro yn ystod sugno i sicrhau bod pob segment lumen yn cael ei lanhau'n llawn. Unwaith y bydd y glanhau wedi'i orffen, seliwch ddau ben y siafft cwmpas gyda seliwr tymheredd uchel i rwystro llwch ac osgoi halogiad eilaidd.





Cynulliad Prawf

Defnyddir y llawes ffitio fewnol i addasu canoliad y cebl ffibr sylladur. Os yw'r llawes wedi'i difrodi neu'n achosi gwyriad canoli optegol, ei falu a'i atgyweirio ar turn gwneuthurwr oriorau. Wrth dynnu lensys gwialen, defnyddiwch gydosodiadau sylladur o systosgopau neu hysterosgopau STRYKER gyda diamedrau mewnol ac allanol cyfatebol fel offer ategol i gadw cydrannau optegol datgymalu yn y drefn gywir.

4

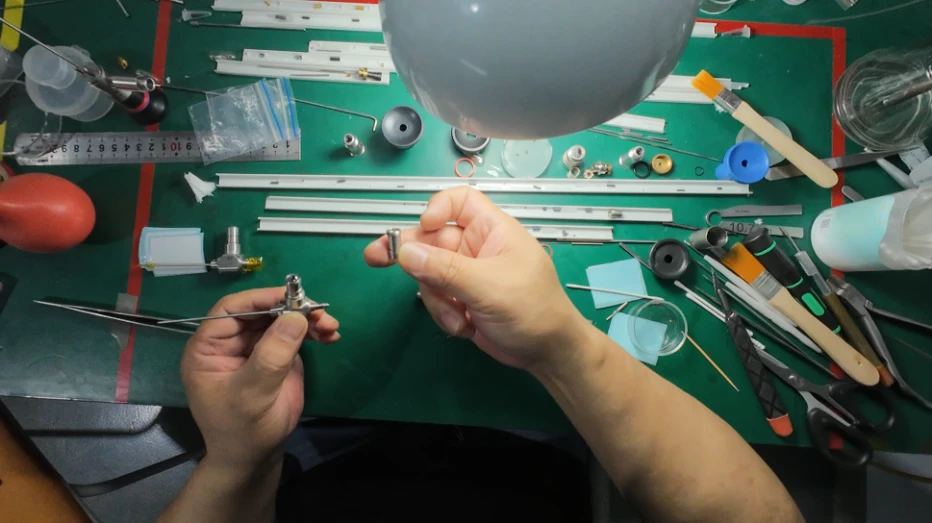

(offeryn dadosod ategol)

Mae'r Cynulliad yn gofyn am drachywiredd gweithredol hynod o uchel. Mae'r achos atgyweirio hwn yn mabwysiadu chwyddwydr pen 40x i'w weithredu; mae microsgop binocwlaidd pŵer uchel hefyd yn dderbyniol. Cyn cydosod, rhaid glanhau dwy ochr y chwyddwydr / lensys microsgop a'r holl gefeiliau clampio yn drylwyr i ddileu llwch ac staeniau olew.

Ynglŷn â Dewis Offer,, defnyddir gefeiliau mân iawn ar gyfer sgwrio a gosod tiwbiau gwahanu, tra bod angen gefeiliau arbennig pwrpasol i ddal lensys optegol. Mae'r achos hwn yn defnyddio gefeiliau lens gydag agoriad gên crwn 1.1 mm. Mae'r dyluniad hwn yn effeithiol yn atal colli lens neu grafu yn ystod sychu. Mae angen sychu turio mewnol y cylchoedd gwahanu â swabiau bach di-lint i warantu glendid ar bob arwyneb paru.




Ar gyfer y model hwn o endosgop, mae'n well dadosod, glanhau, ac ailosod y cynulliad lens gwrthrychol cyfan. Mae tu mewn y corff cwmpas wedi'i rannu'n dair rhan, gan wneud cydosod o'r cefn tuag at y blaen yn eithaf heriol. Yn ystod y driniaeth, tynnwch y lensys gwialen a'r bylchau gwahanu yn gyntaf; yna, cynheswch y cydosodiad lens gwrthrychol i tua 200 gradd a defnyddiwch offeryn tiwbaidd arbenigol i wthio pob elfen optegol allan fesul un. Unwaith y bydd y glanhau wedi'i gwblhau, mewnosodwch y cydrannau'n ddilyniannol gan ddechrau o'r pen distal (pen y cwmpas) i ailosod yr uned lens wrthrychol.






Bondio Lens Gwrthrychol

Mae'r broses fondio yn pennu'n uniongyrchol dyndra a bywyd gwasanaeth y grŵp lens gwrthrychol. Mae'r atgyweiriad hwn yn mabwysiadu seliwr gwrthsefyll tymheredd uchel arferol gyda'r priodweddau canlynol:




Mae'n gwrthsefyll tymereddau hyd at 500 gradd, yn bondio'n dda â gwydr a dur di-staen, ac yn arddangos ymwrthedd rhagorol i heneiddio, asidau ac alcalïau. Mae hwn adlyn lled-dryloyw nodweddion flowability da; pan gaiff ei ddefnyddio i fondio cynulliadau lens gwrthrychol, mae'n sicrhau dyfnder treiddiad effeithiol a aerglosrwydd-perfformio'n well na gludyddion lled-solet yn hyn o beth. Fodd bynnag, mae angen rheolaeth ofalus ar yr amser gweithio, ac mae angen gwresogi i tua 300 gradd os oes angen dadosod yr haen gludiog.[dysgu mwy am...]




  • Cymysgu glud: Cymysgwch swm priodol o lud yn gyfartal am tua 2 funud, yna gadewch iddo orffwys am fwy na deng munud i'w halltu ymlaen llaw. Dechreuwch gymhwyso unwaith y bydd y glud yn mynd yn ysgafn; mae ei hylifedd llai yn atal trylifiad mewnol. Addaswch y cyflymder troi yn ôl y tymheredd amgylchynol: gellir cymysgu glud teneuach o dan dymheredd uchel ychydig yn gyflymach. Bydd microbubbles bach a gynhyrchir wrth droi yn gwasgaru'n naturiol ac ni fyddant yn effeithio ar y canlyniadau selio terfynol. Sylwch fod y glud yn crebachu ychydig wrth orffwys. Os bydd llenwi anghyflawn yn digwydd yn ystod amgáu, bydd glud arwyneb yn cydgyfeirio'n naturiol i mewn trwy densiwn moleciwlaidd i sicrhau selio mewnol llawn.



  • Dosbarthu Glud: Dechreuwch ddosbarthu unwaith y bydd y glud yn cyrraedd cyflwr llinynnol tenau. Clampiwch nodwydd aciwbigo 0.3 mm fel y taenwr glud. Camau gweithredu: Yn gyntaf, gludwch y lens gwrthrychol tuag allan ychydig gyda gefeiliau yn cario darn bach o dâp 3M, ail-glampiwch y lens gyda gefeiliau micro-ên 1.2mm, codwch y glud gyda'r nodwydd aciwbigo a rhowch orchudd unffurf o amgylch hanner blaen cylchedd y lens gwrthrychol. Ailosod y lens yn agoriad y tiwb gyda chymorth pigyn dannedd. Ar ôl ei fewnosod, gwiriwch yn ofalus am orlif glud neu groniad o amgylch perimedr y lens.

5

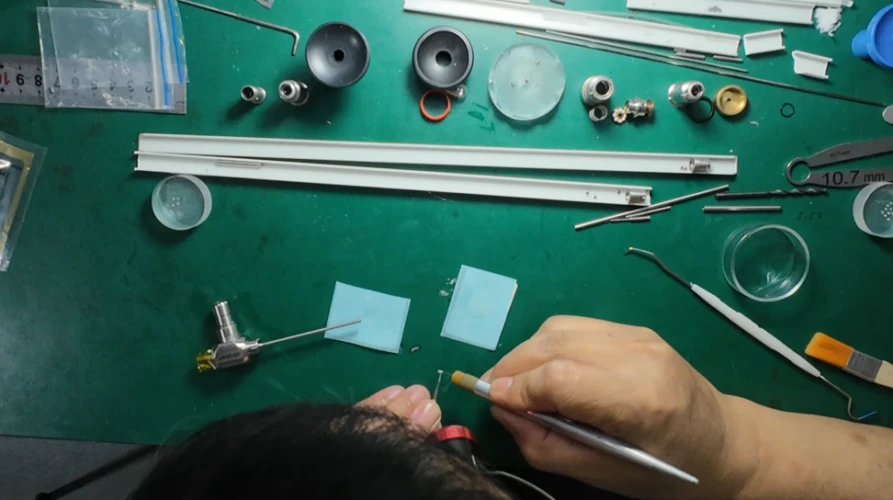

(Cyflenwi Glud)

  • Tynnu Glud Ychwanegol: Gadewch i'r cynulliad bondio sefyll am 8 awr; mae'r glud yn ennill caledwch rhannol ond nid yw wedi'i wella'n llawn ar hyn o bryd. Crafwch y glud dros ben gyda toothpicks neu swabiau cotwm, gwellwch y cynulliad i wneud y mwyaf o gryfder bondio, yna sychwch yn lân â swabiau alcohol. Ar gyfer crafiadau arwyneb y lens neu weddillion ystyfnig na ellir eu tynnu â swabiau neu alcohol syml, gwanwch y cyfansoddyn sgleinio gwan gyda dŵr glân a'r llwydfelyn yn ysgafn gyda blaen toothpick wedi'i lapio mewn microfiber. Nodyn atgoffa pwysig: Cwblhau addasiad delwedd optegol tra bod y glud yn dal yn rhannol halltu, a chadarnhau delweddu cymwys cyn halltu llawn terfynol. Mae glud wedi'i halltu'n llawn yn creu bondiau parhaol sy'n ei gwneud hi'n anodd dadosod ac ail-fygio wedyn.





Calibro Eyepiece

I ddadosod y sylladur, torrwch y tiwb sylladur allanol ar agor gydag offeryn troi turn. Gall ail-sodro dilynol adfer diamedr a lled y tiwb gwreiddiol yn union heb gyfaddawdu ar drachywiredd y cynulliad.

Cyn gosod sylladur, gwasgwch y tiwbiau bylchwr yn llawn yn eu lle gyda gefeiliau, yna gosodwch sylfaen addasu'r sylladur i fireinio canoli'r cebl ffibr. Glanhewch edafedd sylladur mewnol yn drylwyr i osgoi malurion rhag syrthio i'r llwybr optegol wrth edafu. Cylchdroi'r sylladur i mewn yn araf wrth arsylwi ar y ddelwedd optegol amser real. Os bydd cebl ffibr yn anghywir, dadosodwch bob rhan, ail-lanhewch ac ailadroddwch y cydosod.



(Edafedd mewnol glân sylladur)



Atgyweirio a Chynulliad Terfynol

Cyn y cynulliad optegol llawn, rhaid glanhau pob cydran y tu mewn i'r corff cwmpas ar wahân, gan gynnwys dwy arwyneb pob lens gwialen ac arwyneb allanol pob tiwb gwahanu. Daliwch lensys optegol neu gynulliadau gyda gefeiliau glân, sychwch arwynebau lensys mewn symudiadau cylchol neu droellau allanol o'r canol i'r ymyl gan ddefnyddio swabiau wedi'u lleddfu gan alcohol i godi baw yn hytrach na thaenu halogion. Amnewid swabiau yn aml yn ystod sychu er mwyn osgoi crafiadau eilaidd o swabiau budr. Rhaid i bob gwaith cydosod ddefnyddio gefeiliau a gosodiadau pwrpasol wedi'u glanhau ymlaen llaw; bydd cyswllt llaw noeth uniongyrchol â lensys yn cyflwyno halogion newydd.

1

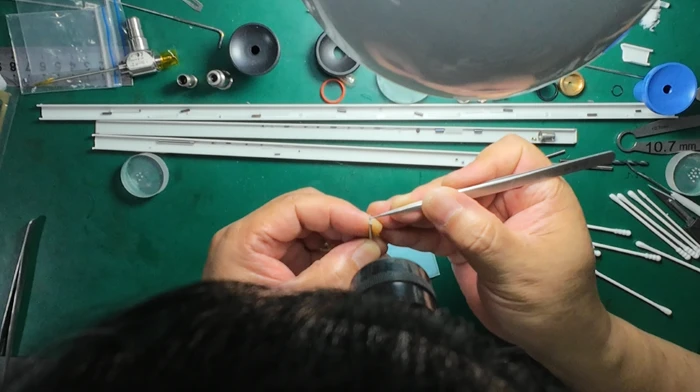

(cydosod)

Mae'r holl ddetholiad offer arferol, paru glud, prosesau bondio, dilyniannau dadosod a chydosod a ddangosir yn yr achos hwn yn cael eu gwirio trwy dreialon cynnal a chadw ymarferol dro ar ôl tro. Byddwn yn parhau i rannu achosion atgyweirio modelau endosgop eraill mewn erthyglau dilynol, cadwch olwg.
